Nei Dialoghi e discorsi intorno a due nuove scienze (1632), Galileo enuncia la legge del moto uniformemente accelerato secondo cui lo spazio percorso da un grave uniformemente accelerato è proporzionale al quadrato del tempo impiegato a percorrerlo. Galileo descrive anche l’esperimento della caduta lungo un piano inclinato.
Ho realizzato una versione trasportabile dell’esperimento del piano inclinato di Galileo per la Ludoteca Scientifica di Pisa. La mostra possiede già una versione interattiva dell’esperimento ma le sue dimensioni ne impediscono l’utilizzo fuori dalla struttura.

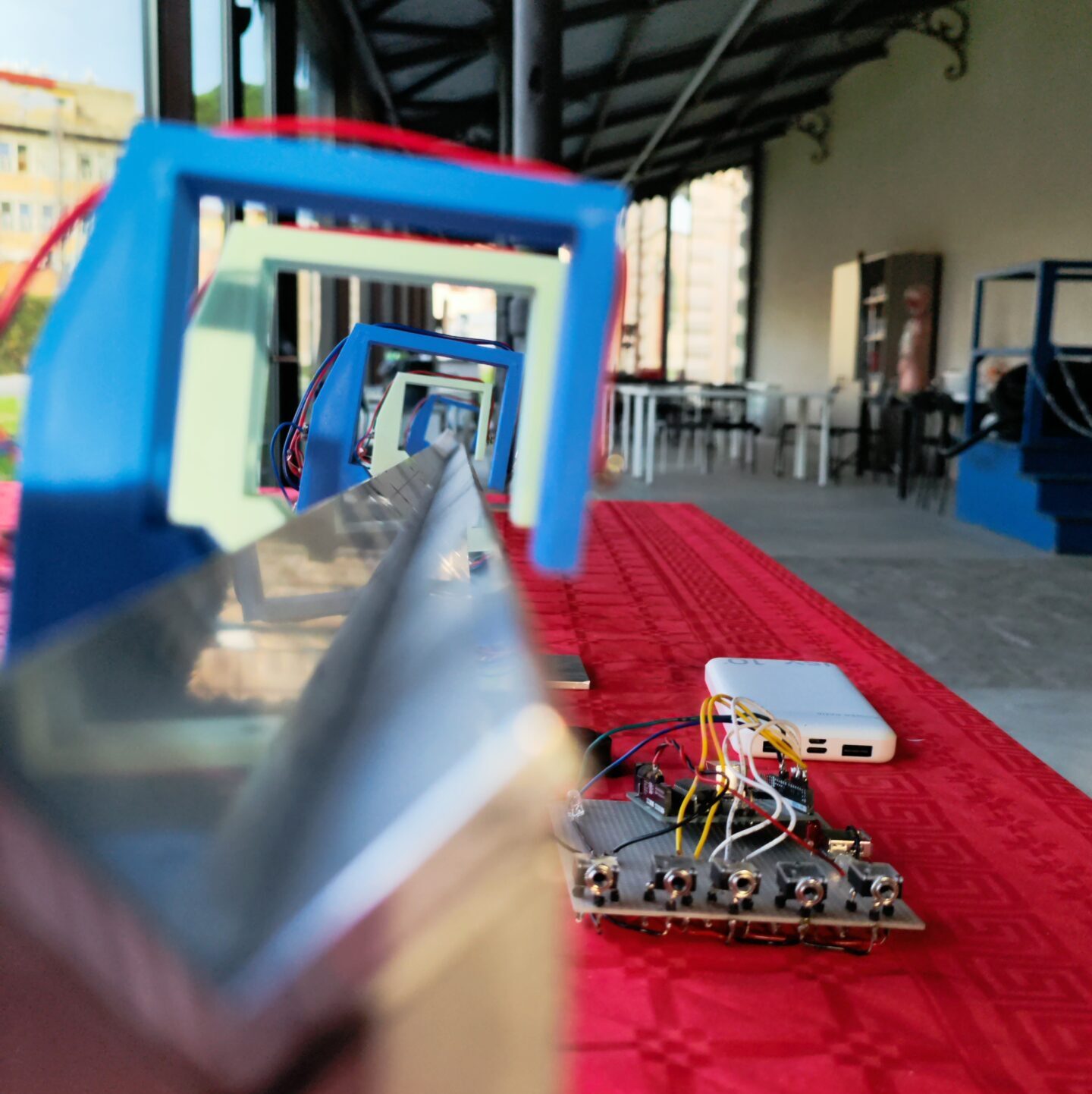

Per questo in occasione delle Giornate Galileiane 2024, ne ho progettato la versione trasportabile. L’exhibit è composto da una guida inclinata e da un sistema di fotocellule per determinare i passaggi di una sfera.
La guida, in alluminio, è composta da un profilo angolare lungo circa 1.5m con un blocco a chiusura. Tre supporti di altezze differenti completano la struttura. Tali progetti, ideati e disegnati da me, sono stati realizzati dalle officine del Dipartimento di Fisica dell’Università di Pisa.
L’elettronica è composta da cinque fotocellule realizzate con un laser e un fotoresistore con supporti stampati in PLA in 3D. I supporti sono incastrati lungo il bordo della guida per permettere di provare posizionamenti differenti.
Ciascuna fotocellula fornisce il segnale a un microcontrollore di tipo Arduino UNO attraverso un jack audio TRS da 3.5 mm. L’Arduino è alimentato da un powerbank esterno attraverso un circuito dotato di LED per impedire lo spegnimento automatico della batteria per inattività. Al circuito del microcontrollore sono collegati un LED bianco e un cicalino che si attivano ogni volta in cui un oggetto interrompe il segnale della fotocellula.
